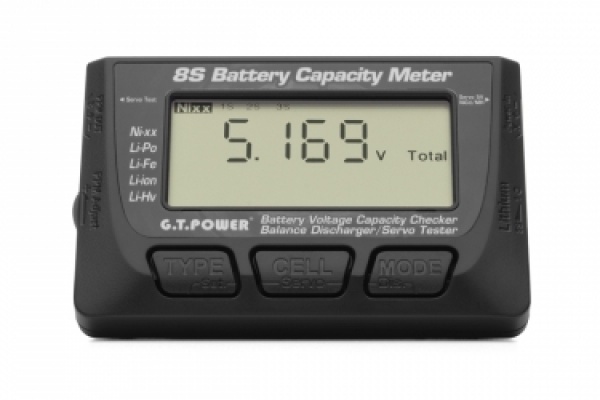

ultifunktionaler Taschen-Spannungsprüfer mit LCD Display für 1-8S-LiPo-, LiFe-, Li-Ion-, LiHV-, NiXX-Akkus, Entladegerät/Balancer für Lithium-Akkus und Servotester mit dem einstellbaren Impulsbreitenbereich und deren Wiederholungsfrequenz. Abmessungen 82x55x16mm, Gewicht 51g.
Tester von LiPo-Akkus 1-8S ist ein Multifunktionsmessgerät, das Testen des Zustands von Akkus der meisten großen Modellbautypen ermöglicht: Li-Po, Li-Ion, LiFe, LiHV, NiCd und NiMH. Weiter ermöglicht er Entladen mit Balancierung und autonome Balancierung von Lithium-Sets, um die Spannung der einzelnen Zellen auf das gleiche Niveau auszugleichen. Im Servotester-Regime kann man ihn zum Testen von Servos und elektronischen Drehzahlreglern verwenden.
SPANNUNGPRÜFEN VON LITHIUM-AKKUS (1-8S)
Das Gerät ermöglicht die Messung von 2-8S Lithium-Akkus (Li-Po, Li-Ion, LiFe, LiHV) ohne Bedarf an einer zusätzlichen Stromversorgung. Für Testen von 1S Akkus ist es nötig, den 4-Zellen-NiXX-Akku oder Ausgang des UBEC-Stabilisators 5 V an die NiCd-/MH-Buchse anzuschließen. Der getestete Akku wird direkt (Sets mit JST-XH-Balancersteckern) oder mit einem geeigneten Adapter angeschlossen.
Tester misst und zeigt an:
- Gesamtspannung des Akkus und Restkapazität des Akkus (Orientierungsladezustand)
- Spannung und Restkapazität der einzelnen Zellen des Sets
- Spannung und Kapazität der Zelle des Sets mit der höchsten Spannung
- Spannung und Kapazität der Zelle des Sets mit der niedrigsten Spannung
- Zellennummern mit der höchsten und niedrigsten Spannung und Unterschied der Spannung zwischen ihnen
SPANNUNGSPRÜFEN VON NiCd- UND NiMH-AKKUS (1-8 Zellen)
Beim Testen von 4-8-Zellen-NiCd- und NiMH-Akkus ist keine zusätzliche Versorgungsquelle erforderlich. Für Testen von NiCd- und NiMH-Akkus mit weniger als 4 Zellen muss der 2-8S-Lithium-Akku angeschlossen werden.
Tester misst und zeigt an:
ENTLADEGERÄT/BALANCER (2-8S)
Entladen/Balancierung von Lithium-Akkus kann in zwei Modi verlaufen (das Gerät wird von einem entladenen Akku versorgt):
- Entladen mit Balancierung – Tester entlädt den angeschlossenen Lithium-Akku auf eine vorgegebene Spannung (2,0-4,2 V/Zelle) bei dem gleichzeitigen Ausgleich der Spannung der einzelnen Zellen
- Autonome Balancierung – das Gerät entlädt die Zellen des Sets auf die Zellebene mit der niedrigsten Spannung
SERVOTESTER
Die Versorgungsspannung für die Funktion des Servotesters ist 5-6 V (4-Zellen-NiMH- oder NiCd-Akku, bzw. Ausgang des UBEC-Stabilisators 5 V). Beim Testen elektronischer Drehzahlregler mit BEC-Stabilisator ist keine spezielle Versorgungsquelle erforderlich. Servotester generiert Steuerimpulse mit dem Niveau der logischen „1“ 4,7-5,0 V (entsprechend der Versorgungsspannung 5-6 V). Nach dem Servo- oder Reglertyp können Sie die Wiederholungsfrequenz der Servotesterimpulse auswählen: 50Hz (für analoge Servos und übliche Regler für Flugzeuge, Autos und Schiffe) und für digitale Servos und Regler für Multikopter 60 Hz, 100 Hz, 125 Hz, 200 Hz, 300 Hz.
Servotester hat drei grundlegende Betriebsmodi:
- Manuelle Einstellung der Servoposition mit einem Drehknopf – Basisimpulsbreitenbereich ist in diesem Modus wählbar - elementar 1000-2000 µs oder erweitert 500-2 500 µs.
- Automatischer Servoüberlauf – in diesem Modus überläuft das Servo automatisch im eingestellten Bereich (elementar 1000-2000 µs oder erweitert 500-2 500 µs) mit der manuell einstellbaren Geschwindigkeit.
- Einstellung der Neutrallage: – in diesem Fall bietet der Servotester ein Signal mit einer festen Impulsbreite von 1500 us.
Die Packung enthält: Tester von LiPo-Akkus 1-8S, Anleitung.
